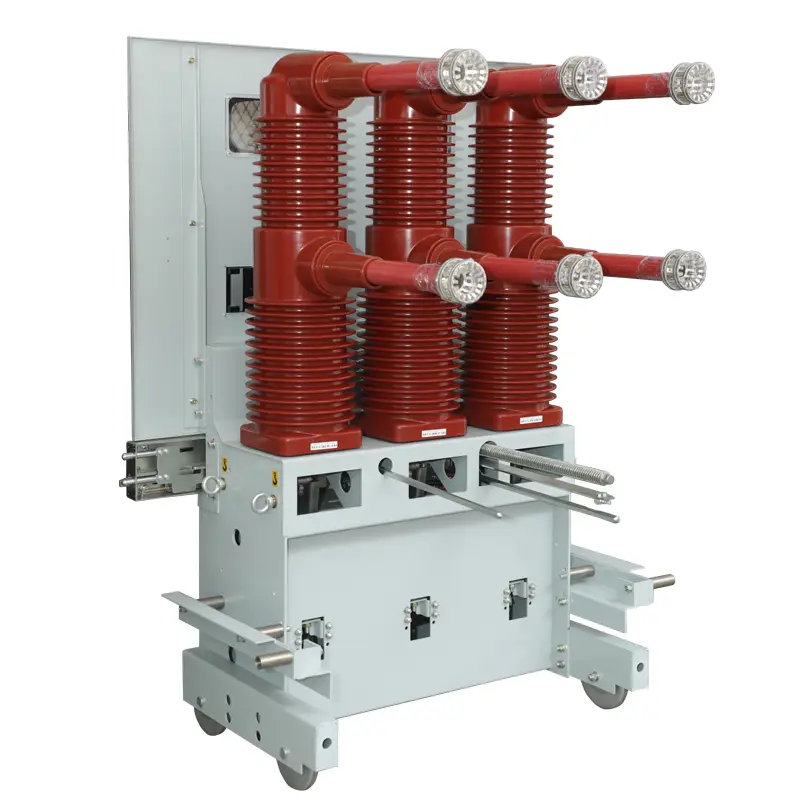

ह्यान्डकार्ट प्रकार भ्याकुम सर्किट ब्रेकर

SanGao उच्च गुणस्तरको ह्यान्डकार्ट प्रकार भ्याकुम सर्किट ब्रेकर तीन चरण AC 50HZ, 40.5kV प्रणालीहरूमा प्रयोगको लागि उपयुक्त छ, र औद्योगिक र खानी उद्यमहरू, पावर प्लान्टहरू, र सबस्टेशनहरूमा लोड करन्ट, ओभरलोड करन्ट, र फल्ट करन्टको लागि प्रयोग गर्न सकिन्छ। यो लगातार सञ्चालन परिदृश्यहरूको लागि पनि उपयुक्त छ। यो सर्किट ब्रेकरले माथिल्लो र तल्लो लेआउट संरचना अपनाउछ, प्रभावकारी रूपमा सर्किट ब्रेकरको गहिराई घटाउँछ।

विशेषता

ह्यान्डकार्ट प्रकारको भ्याकुम सर्किट ब्रेकरको निर्माणले चीनको राष्ट्रिय मापदण्ड GB1984-2003 "AC उच्च भोल्टेज सर्किट ब्रेकरहरू", DL/T403-2000 "3.6-40.5kV इन्डोर ब्रेकरहरू र Ccuumrel सकारात्मक ब्रेकरहरू अर्डर गर्नका लागि प्राविधिक सर्तहरू पालन गर्दछ। मानकहरू, र भरपर्दो इन्टरलकिङ प्रकार्य छ। सर्किट ब्रेकरको सञ्चालन संयन्त्र एक वसन्त ऊर्जा भण्डारण प्रकार हो, जुन AC वा DC ऊर्जा भण्डारण वा म्यानुअल रूपमा सञ्चालन गर्न सकिन्छ।

सर्किट ब्रेकर पनि 20000 पटक सम्मको मेकानिकल आयु संग, लामो-जीवन स्थायी चुम्बक अपरेटिङ मेकानिज्म संग सुसज्जित हुन सक्छ, र धेरै बारम्बार अपरेटिङ परिस्थितिहरूमा प्रयोग गर्न सकिन्छ।

सर्किट ब्रेकर अगाडि र पछाडि विभाजन संरचनामा डिजाइन गरिएको छ, जसलाई एक निश्चित स्थापना इकाईको रूपमा वा चेसिससँग मध्य माउन्ट गरिएको इकाईको रूपमा प्रयोग गर्न सकिन्छ।

कम्पोजिट इन्सुलेशन संरचना अपनाउदै, तीन चरणको चाप बुझाउने चेम्बर र सम्बन्धित चार्ज गरिएको शरीरलाई तीनवटा स्वतन्त्र इपोक्सी राल इन्सुलेशन एन्क्लोजरहरूद्वारा अलग गरिएको छ। कम्पोजिट इन्सुलेशन संरचना अपनाएपछि, सर्किट ब्रेकरले सामान्य अपरेटिङ सर्तहरूमा हावा दूरी र क्रिपेज दूरीको आवश्यकताहरू पूरा गर्दछ, र प्रभावकारी रूपमा सर्किट ब्रेकरको भोल्युम घटाउँछ। मुख्य विद्युतीय सर्किट भ्याकुम चाप बुझाउने चेम्बर र गतिशील र स्थिर प्रवाहकीय जडान इन्सुलेशन संरचना भित्र स्थापना गरिएको छ, चरण देखि चरण दूरी 300mm मात्र बनाउँछ।

मुख्य सर्किटमा सबै विद्युतीय जडानहरू स्थिर छन् र उच्च विश्वसनीयता छ

उपयोग वातावरण:

उचाई: 3000m तल;

वातावरणीय तापमान: अधिकतम + 40 ℃, न्यूनतम -15 ℃;

सापेक्षिक आर्द्रता: दैनिक औसत 95% भन्दा बढी, मासिक औसत 90% भन्दा बढी हुँदैन

भूकम्पको तीव्रता: स्तर 8 तल;

आगो, विस्फोट, संक्षारक ग्याँस, र गम्भीर कम्पन नभएका ठाउँहरू,
