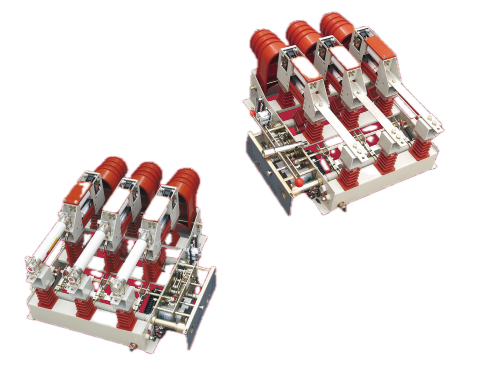

भ्याकुम लोड ब्रेक स्विच र फ्यूज संयोजन उपकरण

भ्याकुम लोड ब्रेक स्विच र फ्यूज संयोजन उपकरणले भ्याकुम अवरोधकलाई फ्यूज-ट्रिप समन्वय प्रणालीसँग एकीकृत गर्दछ। सामान्य लोड अवस्थाहरूमा, स्विच स्वतन्त्र रूपमा सञ्चालन हुन्छ। जब एक गल्ती वर्तमान फ्यूज मूल्याङ्कन भन्दा बढी हुन्छ, फ्यूज स्ट्राइकर पिनले मेकानिकली स्विच ट्रिप मेकानिज्म ट्रिगर गर्दछ, मुख्य सम्पर्कहरू खोल्दै र सर्किट खाली गर्दछ। प्रत्यक्ष-अभिनय अलग गर्ने दूरी र अवरोधक खुला दूरी एकल स्ट्रोकमा हासिल गरिन्छ। ग्राउन्डिङ शटर, अर्थिङ स्विचसँग इन्टरलक गरिएको, मर्मतका लागि दृश्यमान पृथ्वी जडान प्रदान गर्दछ। 12 kV र 630 A मा 20 kA छोटो-समयको वर्तमान प्रतिरोधको साथ, उपकरण शहरी र ग्रामीण दुबै वितरण नेटवर्कहरूमा भरपर्दो सेवाको लागि निर्माण गरिएको छ।

कार्य सिद्धान्त

भ्याकुम इन्टरप्टर भित्र, सम्पर्कहरू उच्च-भ्याकुम वातावरणमा सिल गरिन्छ (सामान्यतया 10⁻⁴ Pa भन्दा कम)। जब सम्पर्कहरू लोड अन्तर्गत अलग हुन्छन्, वाष्पीकरण गरिएको सम्पर्क सामग्रीबाट एक धातु वाष्प चाप बनाउँछ। यद्यपि, भ्याकुममा आयनीकरणका लागि वस्तुतः कुनै ग्यास अणुहरू नभएकाले, चाप आफैंलाई टिकाउन सक्दैन र AC प्रवाहको पहिलो प्राकृतिक शून्य क्रसिङमा निभ्छ। धातुको वाष्प सम्पर्क सतहहरू र ढालहरूमा द्रुत रूपमा घनीभूत हुन्छ, मिलिसेकेन्ड भित्र डाइलेक्ट्रिक शक्ति पुनर्स्थापित गर्दछ। यो चाप शमन गर्ने विधिलाई कुनै बाह्य मिडिया (तेल वा SF₆) को आवश्यकता पर्दैन र नतिजा न्यूनतम सम्पर्क क्षरणमा हुन्छ।

उत्पादन लाभहरू

संयुक्त स्विचन र सुरक्षा

हाम्रो भ्याकुम लोड ब्रेक स्विच र फ्यूज संयोजन उपकरणले नियमित लोड स्विचिङ प्रदर्शन गर्दछ र, फ्यूजको साथ, छोटो-सर्किट अवरोध प्रदान गर्दछ। यसले प्रत्येक फिडरमा छुट्टै सर्किट ब्रेकरको आवश्यकतालाई हटाउँछ, पुँजीगत खर्च घटाउँछ।

कम्प्याक्ट फुटप्रिन्ट

ड्राइभ मेकानिजमले स्विचिङ इन्स्ट्यान्ट बाहिर अवरोधकमा भोल्टेज तनाव कम गर्दछ, सानो अवरोधक र समग्र उपकरण आकारलाई अनुमति दिँदै। यसले रिंग मुख्य एकाइहरू र कम्प्याक्ट सबस्टेशनहरूमा उच्च घनत्व लेआउटहरूलाई अनुमति दिन्छ।

एकल-स्ट्रोक सञ्चालन

पृथक दूरी र अवरोधक खुला दूरी एक गति मा प्राप्त गरिन्छ, स्विच अनुक्रम सरल र अपरेटर त्रुटि को लागी सम्भाव्यता कम गर्दै।

सुरक्षाको लागि दृश्यात्मक अर्थिंग

ग्राउन्डिङ शटर, अर्थिङ स्विचसँग इन्टरलक गरिएको, अतिरिक्त अर्थिङ उपकरणहरू बिना सुरक्षित मर्मत पहुँच सक्षम पार्दै, अलगावको भौतिक र दृश्य संकेत प्रदान गर्दछ।

SF₆-मुक्त प्रविधि

भ्याकुम अवरोधले हरितगृह ग्यासको चिन्ता हटाउँछ र SF₆ उपकरणसँग सम्बद्ध ह्यान्डलिङ, चुहावट परीक्षण, र रिफिलिंग प्रक्रियाहरूलाई बेवास्ता गर्छ।

दोष निदान

बारम्बार फ्यूज सञ्चालन सामान्यतया अन्तर्निहित प्रणाली समस्याहरू संकेत गर्दछ। निम्न प्राथमिक कारणहरू र सुधारात्मक उपायहरू छन्:

प्रणाली सर्ट सर्किट: जब सर्ट-सर्किट हुन्छ, दोष प्रवाहले फ्यूज तत्वलाई छिटो पग्लन्छ। फ्यूजलाई सही रेटिङको साथ प्रतिस्थापन गर्नु अघि गल्ती अवस्थित र सफा गरिनुपर्छ (जस्तै, केबल मर्मत गर्नुहोस् वा दोषपूर्ण उपकरण बदल्नुहोस्)।

निरन्तर ओभरलोड: मूल्याङ्कन गरिएको वर्तमान माथिको निरन्तर सञ्चालनले अत्यधिक गर्मी उत्पन्न गर्दछ, फ्यूज पग्लन्छ। लोडलाई उपकरण मूल्याङ्कन भित्र कम गरिनु पर्छ, वा फ्यूज मूल्याङ्कन प्रणाली सुरक्षा अध्ययन संग समन्वय मा अपग्रेड गरिनु पर्छ।

गलत फ्यूज चयन: यदि फ्यूज तत्व मूल्याङ्कन अनुप्रयोगको लागि धेरै कम छ भने, उपद्रव सञ्चालन हुनेछ। ट्रान्सफर्मर वा फिडर क्षमता विरुद्ध फ्यूज मूल्याङ्कन प्रमाणित गर्नुहोस् र निर्माता समन्वय चार्ट प्रति ठीक आकारको तत्वसँग बदल्नुहोस्।

प्राविधिक प्यारामिटरहरू

आवेदन वातावरण

शहरी रिंग नेटवर्कहरू

भ्याकुम लोड ब्रेक स्विच र फ्यूज संयोजन उपकरण रिंग मुख्य एकाइहरू (RMUs) मा सेक्शनलाइजिङ स्विचको रूपमा सेवा गर्दछ। ड्राइभ मेकानिजम डिजाइन मार्फत प्राप्त कम्प्याक्ट आयामहरूले स्पेस-बन्द शहरी सबस्टेशनहरूमा उच्च-घनत्व स्विचगियर कन्फिगरेसनहरूलाई अनुमति दिन्छ। एकीकृत अर्थिङ स्विचले मर्मत प्रक्रियालाई सरल बनाउँछ, निर्धारित कार्यको समयमा आउटेज समय कम गर्दछ।

औद्योगिक सुविधाहरू

बहु लोड केन्द्रहरू भएका औद्योगिक प्लान्टहरूका लागि, भ्याकुम लोड ब्रेक स्विच र फ्यूज संयोजन एकाइले ट्रान्सफर्मर आयकर्ताहरू र फिडर बिन्दुहरूमा लोड स्विचिङ प्रदान गर्दछ। स्विच-फ्यूज संयोजन विकल्पले पूर्ण भ्याकुम सर्किट ब्रेकरको खर्च बिना सर्ट-सर्किट सुरक्षा प्रदान गर्दछ, गैर-महत्वपूर्ण फिडरहरूका लागि उपयुक्त जहाँ माथिल्लो भागमा दोष सुरक्षा प्रदान गरिन्छ।

ग्रामीण वितरण नेटवर्कहरू

ग्रामीण वितरणले विशेष चुनौतिहरू प्रस्तुत गर्दछ: लामो फिडर लम्बाइ, चल लोडिङ, र भोल्टेज उतार-चढ़ाव। लामो 10kV फिडरहरूको अन्त्यमा, पीक लोड अवधिहरूमा भोल्टेज ड्रप महत्त्वपूर्ण हुन सक्छ, परिणामस्वरूप ग्राहक परिसरमा कम भोल्टेज हुन्छ। उपकरणले यसलाई दुई तरिकामा सम्बोधन गर्दछ। पहिलो, लामो फिडरहरूको साथ रणनीतिक बिन्दुहरूमा स्थापनाले नेटवर्क अपरेटरहरूलाई लाइन सेक्शनलाइज गर्न, त्रुटिहरू अलग गर्न र आउटेज क्षेत्रहरू कम गर्न अनुमति दिन्छ। दोस्रो, उपकरणले ट्रान्सफर्मर ट्यापहरू र क्यापेसिटर बैंकहरू स्विच गर्न सक्छ, जसले अपरेटरहरूलाई भोल्टेज प्रोफाइलहरू अझ प्रभावकारी रूपमा व्यवस्थापन गर्न अनुमति दिन्छ। ग्रामीण सन्दर्भहरूमा, उपकरण कम मर्मत आवश्यकता विशेष रूपमा मूल्यवान छ - मर्मत टोलीहरूले साइटमा पुग्न पर्याप्त दूरी यात्रा गर्न सक्छन्, त्यसैले भ्रमणहरू बीच उपकरणको विश्वसनीयताले प्रत्यक्ष रूपमा सञ्चालन लागत घटाउँछ।

FAQ

Q1: भ्याकुम अवरोधकले कसरी चाप निभाउँछ?

जब भ्याकुम इन्टरप्टर भित्रका सम्पर्कहरू लोड अन्तर्गत अलग हुन्छन्, सम्पर्क सतहहरू बीच एक धातु वाष्प चाप बनाउँछ। किनभने अवरोधकले आयनीकरणको लागि उपलब्ध केही ग्यास अणुहरूसँग उच्च भ्याकुम कायम राख्छ, चाप आफैंलाई टिकाउन सक्दैन र धाराको पहिलो प्राकृतिक शून्य-क्रसिङमा निभ्छ। यो चाप विलोपन विधि कुशल, छिटो छ, र कुनै बाह्य चाप शमन मिडिया आवश्यक छैन।

Q2: के कारणले बारम्बार फ्यूज सञ्चालन हुन्छ, र यसलाई कसरी सम्बोधन गरिन्छ?

बारम्बार फ्यूज सञ्चालन सामान्यतया प्रणाली त्रुटिहरू संकेत गर्दछ। प्राथमिक कारणहरू हुन्: प्रणाली सर्ट-सर्किट (गल्ती वर्तमानले फ्यूज तत्वलाई पगाल्छ; सही रेटिङको साथ फ्यूज प्रतिस्थापन गर्नु अघि गल्ती अवस्थित र खाली हुनुपर्छ), निरन्तर ओभरलोड (विस्तारित अवधिको लागि मूल्याङ्कन गरिएको वर्तमान माथि सञ्चालन; लोड कम हुनुपर्छ), वा गलत फ्यूज चयन (फ्यूज तत्व मूल्याङ्कन सही प्रयोगको लागि धेरै कम छ) प्रतिस्थापन गर्न आवश्यक छ।

Q3: भ्याकुम लोड ब्रेक स्विच र फ्यूज संयोजन उपकरण सामान्यतया कहाँ लागू गरिन्छ?

उपकरण तीन-चरण एसी मध्यम-भोल्टेज प्रणालीहरूको लागि उपयुक्त छ। सामान्य अनुप्रयोगहरूमा रिङ मेन इकाइहरू (RMUs), कम्प्याक्ट सबस्टेशनहरू, वितरण लाइन सेक्शनलाइजिङ स्विचहरू, र फ्यूजहरूसँग मिल्दा ट्रान्सफर्मर सुरक्षा समावेश छन्।

Q4: के यो उपकरणले भ्याकुम सर्किट ब्रेकरलाई प्रतिस्थापन गर्न सक्छ?

होइन। यो उपकरण लोड स्विचिङको लागि डिजाइन गरिएको हो र, फ्यूजहरूसँग सुसज्जित हुँदा, सर्ट-सर्किट सुरक्षा प्रदान गर्दछ। भ्याकुम सर्किट ब्रेकर दुबै सामान्य लोड करन्टहरू र सर्ट-सर्किट गल्ती धाराहरू सीधा अवरोध गर्न डिजाइन गरिएको हो। अनुप्रयोगहरूका लागि जहाँ अपस्ट्रीम त्रुटि सुरक्षा पहिले नै प्रदान गरिएको छ, यो उपकरणले पूर्ण भ्याकुम सर्किट ब्रेकर भन्दा बढी लागत-प्रभावी समाधान प्रदान गर्दछ।

किन SanGao रोज्नुहुन्छ?

1. उत्पादन क्षमता

SanGao ले 10‑mu (6,667 m²) साइट Liushi, Zhejiang मा सञ्चालन गर्दछ, 10,000 m² उत्पादन फ्लोर स्पेस, आवास समर्पित एसेम्बली र मध्यम-भोल्टेज स्विचगियरको लागि परीक्षण लाइनहरू।

2. प्राविधिक टोली

कम्पनीले मेकानिकल डिजाइन, उच्च-भोल्टेज इन्सुलेशन, र गुणस्तर आश्वासन कभर गर्ने 20 मध्य-देखि-वरिष्ठ स्तरका इन्जिनियरहरू सहित 120 कर्मचारीहरूलाई रोजगार दिन्छ। दर्ता गरिएको पूंजी RMB 81.68 मिलियन हो, कुल सम्पत्ति लगभग RMB 200 मिलियन।

3. प्रमाणित गुणस्तर प्रणाली

उत्पादन ISO 9001: 2008, ISO 14001, र ISO 45001 प्रमाणपत्रहरू अन्तर्गत सञ्चालन गरिन्छ। यसको लागि कागजातित आपूर्तिकर्ता नियन्त्रण, आगमन निरीक्षण, प्रक्रियामा जाँचहरू, र अन्तिम स्वीकृति परीक्षण आवश्यक पर्दछ।

4. प्रक्रिया ट्रेसेबिलिटी

n ERP प्रणालीले सामग्री, निर्माण कार्यहरू, र परीक्षण रेकर्डहरू ट्र्याक गर्दछ। प्रत्येक एकाइ पूर्ण ट्रेसिबिलिटीको लागि संग्रहित परीक्षण डेटाको साथ क्रमबद्ध गरिएको छ।

5. नियमित परीक्षण

प्रत्येक उपकरणले डाइलेक्ट्रिक प्रतिरोध परीक्षणहरू (मुख्य सर्किट र पृथ्वी), म्यानुअल र इलेक्ट्रिकल नियन्त्रण अन्तर्गत मेकानिकल सञ्चालन परीक्षणहरू, र सम्पर्क प्रतिरोध मापनहरू पार गर्दछ। नमूना एकाइहरू 20 kA / 4 s प्रमाणीकरणको लागि छोटो-समय वर्तमान परीक्षणहरूको अधीनमा छन्।

6. प्राविधिक साझेदारी

सानगाओले जीबी र आईईसी मापदण्डहरूको प्रकार परीक्षण र अनुपालनको लागि सियान सेन्युआन, बेइजिङ विद्युतीय अनुसन्धान संस्थान, र सियान उच्च भोल्टेज अनुसन्धान संस्थानसँग सहकार्य गर्दछ।

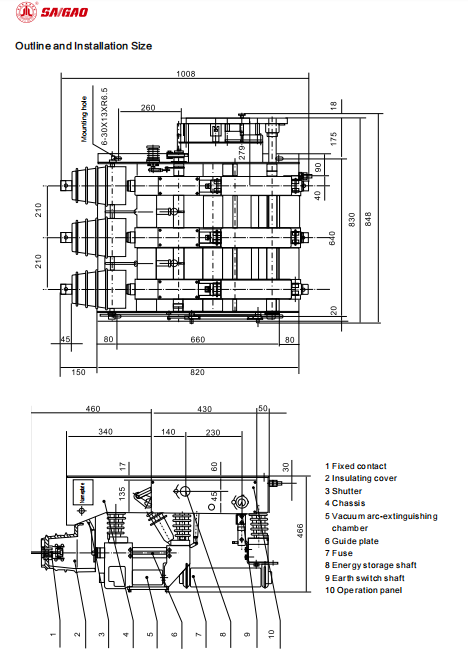

कम्पोनेन्ट ब्रेकडाउन

छैन।	कम्पोनेन्ट
1	स्थिर सम्पर्क
2	इन्सुलेट कभर
3	शटर
4	चेसिस
5	भ्याकुम आर्क-निभाउने कक्ष
6	गाइड प्लेट
7	फ्यूज
8	ऊर्जा भण्डारण शाफ्ट
9	पृथ्वी स्विच शाफ्ट
10	सञ्चालन प्यानल
