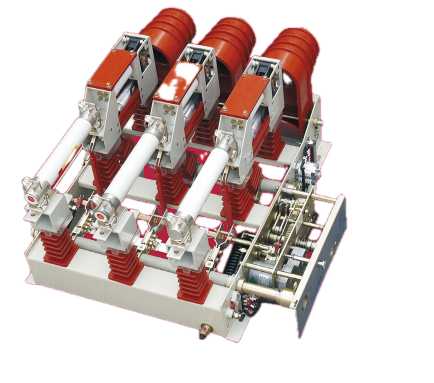

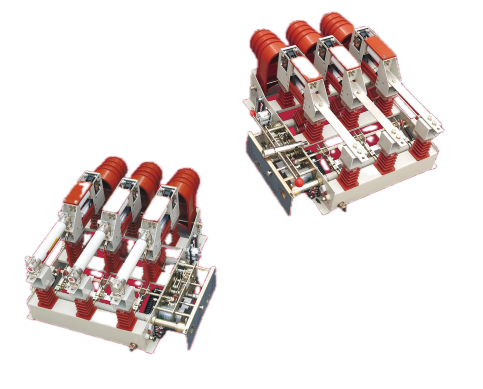

इनडोर एसी उच्च भोल्टेज भ्याकुम लोड ब्रेकर अर्थिङ स्विचको साथ

Sangao द्वारा अर्थिंग स्विच सहितको इनडोर AC उच्च भोल्टेज भ्याकुम लोड ब्रेकर तीन-चरण AC50Hz रिङ नेटवर्क वा टर्मिनल बिजुली आपूर्ति र औद्योगिक विद्युतीय उपकरणहरूको लागि उपयुक्त छ, यो मुख्य रूपमा लोड नियन्त्रण र सर्ट-सर्किट सुरक्षाको लागि प्रयोग गरिन्छ। लोड ब्रेक स्विचले लोड करन्ट, क्लोज-लूप करन्ट, नो-लोड ट्रान्सफर्मर र केबल चार्जिङ करन्ट बनाउँछ र तोड्छ। संयोजनले मूल्याङ्कन गरिएको सर्ट सर्किट वर्तमानमा कुनै पनि वर्तमानलाई तोड्न सक्छ। प्रत्यक्ष-अभिनय पृथक दूरी र चाप-निभाउने चेम्बर म्यानुअल र इलेक्ट्रिकल प्रकार्य संग जोडिएको छ। यसको अद्वितीय ड्राइभ मेकानिजमले चाप-निभाउने चेम्बरलाई बन्द गर्ने र बनाउने क्षणमा मात्र उच्च भोल्टेज सहन सक्षम बनाउँछ, जसले सानो भोल्युम र हल्का वजन महसुस गर्छ।

भ्याकुम लोड ब्रेकर के हो?

यो इनडोर एसी हाई भोल्टेज भ्याकुम लोड ब्रेकर अर्थिङ स्विचको साथ तीन चरणको एसी ५० हर्ट्जको इनडोर स्विचिङ यन्त्र हो र रिङ नेटवर्क, टर्मिनल पावर सप्लाई र औद्योगिक उपकरण अनुप्रयोगहरूका लागि। एकाइले चाप विलुप्तता र वसन्त सञ्चालन संयन्त्र (म्यानुअल वा इलेक्ट्रिकल) को लागि भ्याकुम अवरोधक प्रयोग गर्दछ। मेकानिकल इन्टरलक र ग्राउन्डिङ शटरको साथ वैकल्पिक अर्थिङ स्विचले मर्मतसम्भारको लागि दृश्यात्मक अलगाव प्रदान गर्दछ। जब फ्यूजहरू लगाइन्छ, एसेम्बलीले स्ट्राइकर-पिन एक्च्युएसन मार्फत सर्ट-सर्किट करेन्टहरू रोक्छ। रेटेड भोल्टेज 12 kV, वर्तमान 630 A मूल्याङ्कन गरिएको, छोटो-समय वर्तमान 20 kA सहन।

उत्पादन कार्यहरू

हालको स्विचिङ लोड गर्नुहोस्

इनडोर एसी हाई भोल्टेज भ्याकुम लोड ब्रेकर अर्थिङ स्विचको साथले सामान्य सञ्चालन अवस्थाहरूमा 630A सम्म लोड धारहरू बनाउँछ र तोड्छ, सामान्य फिडर र ट्रान्सफर्मर लोडहरू कभर गर्दछ।

बन्द-लूप वर्तमान स्विचिंग

रिङ नेटवर्क कन्फिगरेसनहरूमा बन्द-लुप प्रवाहहरू स्विच गर्दछ, डाउनस्ट्रीम ग्राहकहरूलाई आपूर्तिमा अवरोध नगरी फिडरहरू बीच लोड स्थानान्तरण सक्षम पार्दै।

नो-लोड ट्रान्सफर्मर हालको स्विचिङ

हाम्रो बाहिरी हाई भोल्टेज डिस्कनेक्ट गर्ने भ्याकुम ब्रेक लोड स्विचले 1600kVA क्षमतासम्मको ट्रान्सफर्मरहरूको नो-लोड करन्टहरू बनाउँछ र तोड्छ, वितरण ट्रान्सफर्मरहरूको चुम्बकीय इनरश र स्थिर-राज्य उत्तेजना वर्तमान स्तरहरूसँग मेल खान्छ।

केबल चार्ज गर्दै वर्तमान स्विच

भूमिगत वा ओभरहेड केबल खण्डहरूको लागि केबल चार्जिङ करन्टहरू बनाउँछ र तोड्छ, केबल फिडरहरूको ऊर्जा र डि-एनर्जाइजेसन अनुमति दिँदै।

सर्ट सर्किट संरक्षण (फ्यूज संग)

हालको-सीमित फ्यूजहरूसँग कन्फिगर गर्दा, फ्यूजको स्ट्राइकर-पिन मेकानिजमले स्वीच ट्रिप बारलाई सक्रिय गर्छ, त्रुटि पत्ता लगाएमा सबै तीन चरणहरू खोल्छ। एसेम्बलीले रेट गरिएको सर्ट-सर्किट मानसम्म कुनै पनि वर्तमानलाई बाधा पुर्‍याउन सक्छ, माध्यमिक सुरक्षा तह प्रदान गर्दछ जहाँ अपस्ट्रिम ब्रेकरहरू वा रिलेहरू प्राथमिक दोष हटाउने उपकरणहरू हुन्।

मर्मत अलगाव

एकीकृत अर्थिङ स्विच, बन्द हुँदा, लोड साइडमा दृश्य पृथ्वी जडान प्रदान गर्दछ। ग्राउन्डिङ शटरले प्रत्यक्ष भागहरूमा पहुँचलाई भौतिक रूपमा रोक्छ, मर्मत कर्मीहरूलाई अलगाव प्रमाणित गर्न र डाउनस्ट्रीम उपकरणहरूमा सुरक्षित रूपमा काम गर्न अनुमति दिन्छ।

लोड ब्रेक स्विच बनाम भ्याकुम सर्किट ब्रेकर

प्राविधिक प्यारामिटरहरू

संरचनात्मक डिजाइन

प्रत्यक्ष-अभिनय पृथक दूरी र आर्क-निभाउने चेम्बर लिङ्केज
आइसोलेटिंग ग्याप र भ्याकुम इन्टरप्टर एकल गतिमा सञ्चालन गर्न मेकानिकली रूपमा जोडिएका छन्। यसले देख्न सक्ने ब्रेक सधैं पूर्ण रूपमा खोलिएको अवरोधकको साथ सुनिश्चित गर्दछ।

ड्राइभ संयन्त्र

अवरोधकलाई बन्द र खोल्ने तुरुन्तमा मात्र ऊर्जा दिइन्छ, भ्याकुम चेम्बरमा विद्युतीय तनाव कम गर्दछ। यसले थप कम्प्याक्ट अवरोधक आकारलाई अनुमति दिन्छ र सम्पर्क जीवन विस्तार गर्दछ।

ग्राउन्डिङ शटर

धातुको शटर स्थिर र चलिरहेको सम्पर्क ट्यूबहरू बीचमा राखिएको छ र अर्थिंग स्विचसँग इन्टरलक गरिएको छ। जब अर्थिङ स्विच बन्द हुन्छ, शटरले प्रत्यक्ष भागहरूलाई भौतिक रूपमा पृथक गर्छ, मर्मतका लागि दृश्यात्मक र प्रमाणित पृथ्वी जडान प्रदान गर्दछ।

मेकानिकल इन्टरलक

मुख्य सम्पर्कहरू खुला नभएसम्म अर्थिङ स्विच बन्द गर्न रोक्छ, र अर्थिङ स्विच बन्द हुँदा मुख्य सम्पर्कहरू खोल्न रोक्छ।

आवेदन क्षेत्रहरू

इनडोर एसी उच्च भोल्टेज भ्याकुम लोड ब्रेकर अर्थिंग स्विचको साथ उत्कृष्ट अनुकूलताहरू छन्:

1. सेक्शनलाइजिङ र लोड स्विचिङको लागि शहरी रिंग-मुख्य एकाइहरू (RMUs)।

२. औद्योगिक वितरणमा ट्रान्सफर्मर इनकमर प्यानल र फिडर क्याबिनेटहरू।

3. रेडियल नेटवर्कहरूमा टर्मिनल आपूर्ति बिन्दुहरू।

4. ग्रामीण वितरण नेटवर्कहरू - एकाइ लामो फिडरहरू सेक्शनलाइज गर्न, आउटेज जोन कम गर्न र क्यापेसिटर बैंक स्विचिंग मार्फत भोल्टेज नियमन अनुमति दिन प्रयोग गर्न सकिन्छ।

5. धातु-बंद स्विचगियरमा भित्री स्थापनाहरू; भ्याकुम टेक्नोलोजीले SF6 ग्यासको प्रयोग र सम्बन्धित वातावरणीय चिन्ताहरूलाई हटाउँछ।

कम्पनी प्रोफाइल र उत्पादन क्षमता

सुविधा: 10‑mu (6,667 m²) साइट Liushi, Zhejiang मा, 10,000 m² उत्पादन फ्लोर स्पेसको साथ।

कार्यबल: 120 कर्मचारीहरू, 20 मध्य देखि वरिष्ठ प्राविधिक पेशेवरहरू सहित। दर्ता पूंजी RMB 81.68 मिलियन, कुल सम्पत्ति लगभग RMB 200 मिलियन।

प्रमाणपत्रहरू: ISO 9001:2008 (गुणवत्ता), ISO 14001 (वातावरण), ISO 45001 (व्यावसायिक स्वास्थ्य र सुरक्षा)।

प्रक्रिया नियन्त्रण: सामग्री खरिद, निर्माण, र ट्रेसबिलिटीको लागि ERP प्रणाली। नियमित परीक्षणमा प्रत्येक एकाइमा डाइलेक्ट्रिक प्रतिरोध, मेकानिकल सञ्चालन, र सम्पर्क प्रतिरोध जाँचहरू समावेश छन्।

प्राविधिक साझेदारी: प्रकार परीक्षण र मानक अनुपालनको लागि सियान सेन्युआन, बेइजिङ विद्युतीय अनुसन्धान संस्थान, र सियान उच्च भोल्टेज अनुसन्धान संस्थानसँगको सहकार्य।

FAQ

Q1: के यो इनडोर एसी हाई भोल्टेज भ्याकुम लोड ब्रेकर अर्थिङ स्विचको साथ भ्याकुम सर्किट ब्रेकर बदल्न सक्छ?
होइन। यो लोड स्विचिङका लागि मात्र डिजाइन गरिएको हो। सर्ट-सर्किट सुरक्षाको लागि, यसलाई फ्यूजहरूसँग जोडिएको हुनुपर्छ वा अपस्ट्रिम सर्किट ब्रेकरहरूमा निर्भर हुनुपर्छ।

Q2: भ्याकुम अवरोधकको लागि कस्तो मर्मत आवश्यक छ?
भ्याकुम अवरोधक सिल गरिएको छ र मर्मत-रहित छ। नियमित जाँचहरूमा मेकानिकल सञ्चालन, स्नेहन, र इन्टरलक प्रमाणीकरण समावेश छ।

Q3: अर्थिंग स्विच मानक वा वैकल्पिक छ?
अर्थिङ स्विच ऐच्छिक छ (नामित D)। निर्दिष्ट गर्दा, यो सुरक्षित मर्मतका लागि मुख्य सम्पर्कहरूसँग मेकानिकल रूपमा इन्टरलक हुन्छ।

Q4: विशिष्ट नेतृत्व समय र अनुकूलन सम्भावना के हो?
स्प्रिङ मेकानिजम र अर्थिङ स्विच भएका मानक एकाइहरू ४-६ हप्ता भित्र पठाइन्छ। अनुकूलन (सहायक सम्पर्कहरू, माउन्टिङ, संयन्त्र परिमार्जनहरू) अनुरोधमा उपलब्ध छन्।

प्राविधिक प्यारामिटरहरू

तपाईंले तलको विच्छेदन स्विच संयोजनको साथ हाम्रो ह्यान्डकार्ट प्रकार भ्याकुम लोड ब्रेक स्विचको लागि प्यारामिटर डेटाको दुई संस्करण जाँच गर्न सक्नुहुन्छ:

Sangao द्वारा अर्थिंग स्विच सहितको इनडोर AC उच्च भोल्टेज भ्याकुम लोड ब्रेकर तीन-चरण AC50Hz रिङ नेटवर्क वा टर्मिनल पावर सप्लाई  र औद्योगिक विद्युतीय उपकरणहरूको लागि उपयुक्त छ, यो मुख्य रूपमा लोड नियन्त्रण र सर्ट-सर्किट सुरक्षाको लागि प्रयोग गरिन्छ। लोड ब्रेक स्विचले लोड करन्ट, क्लोज-लूप करन्ट, नो-लोड ट्रान्सफर्मर र केबल चार्जिङ करन्ट बनाउँछ र तोड्छ। संयोजनले मूल्याङ्कन गरिएको सर्ट सर्किट वर्तमानमा कुनै पनि वर्तमानलाई तोड्न सक्छ। प्रत्यक्ष-अभिनय पृथक दूरी र चाप-निभाउने चेम्बर म्यानुअल र इलेक्ट्रिकल प्रकार्य संग जोडिएको छ। यसको अद्वितीय ड्राइभ मेकानिजमले चाप-निभाउने चेम्बरलाई बन्द गर्ने र बनाउने क्षणमा मात्र उच्च भोल्टेज सहन सक्षम बनाउँछ, जसले सानो भोल्युम र हल्का वजन महसुस गर्छ।

रूपरेखा र स्थापना आकार र घटक ब्रेकडाउन

छैन।	कम्पोनेन्ट
1	स्थिर सम्पर्क
2	इन्सुलेट कभर
3	शटर
4	चेसिस
5	भ्याकुम आर्क-निभाउने कक्ष
6	गाइड प्लेट
7	फ्यूज
8	ऊर्जा भण्डारण शाफ्ट
9	पृथ्वी स्विच शाफ्ट
10	सञ्चालन प्यानल
