बाहिरी सीमा भ्याकुम सर्किट ब्रेकर

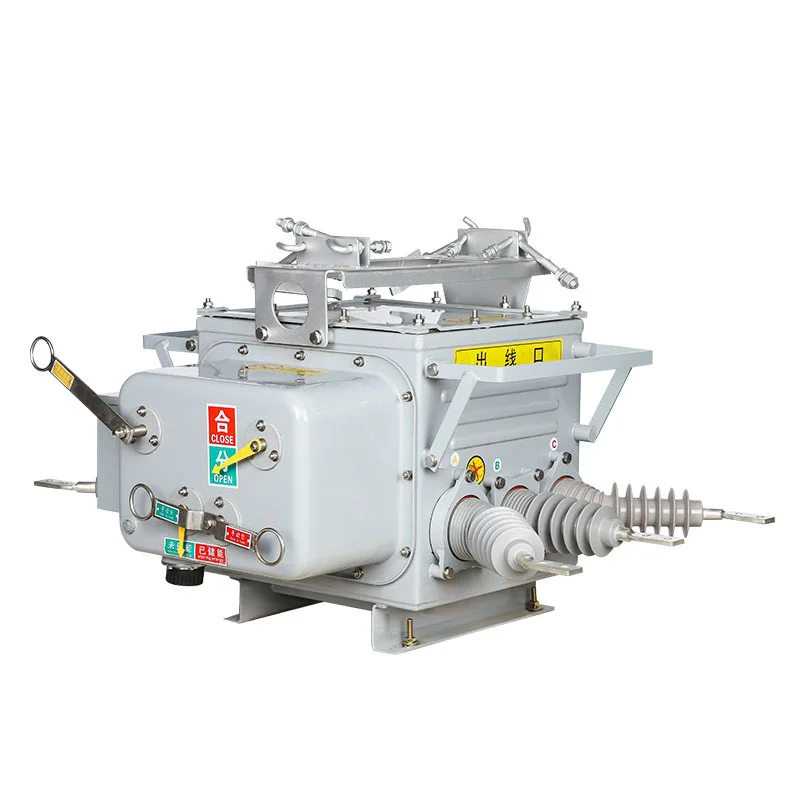

SanGao टिकाऊ आउटडोर बाउन्ड्री भ्याकुम सर्किट ब्रेकर (यसपछि "बाउन्ड्री सर्किट ब्रेकर" भनिन्छ) थ्री-फेज AC 50Hz र 33kV र तलको रेटेड भोल्टेजको साथ बाहिरी उच्च-भोल्टेज स्विचगियरको लागि उपयुक्त छ। सर्किट ब्रेकर बडी भ्याकुम आर्क एक्जिङ्ग्युइशिङ चेम्बर, हालको ट्रान्सफर्मर, शून्य अनुक्रम वर्तमान ट्रान्सफर्मर इत्यादिले सुसज्जित हुन्छ। सर्किट ब्रेकरमा रिमोट म्यानेजमेन्ट मोड, प्रोटेक्शन कन्ट्रोल फंक्शन र कम्युनिकेशन फंक्शन हुन्छ। यसले नियन्त्रण र संरक्षणको उद्देश्यका लागि सबस्टेशनहरू, औद्योगिक र खानी उद्यमहरू, र शहरी र ग्रामीण पावर ग्रिडहरू विश्वसनीय रूपमा न्याय र पत्ता लगाउन सक्छ। एकल-फेज ग्राउन्डिङ गल्तीहरू र चरण-देखि चरण सर्ट-सर्किट गल्तीहरूको स्वचालित उन्मूलन प्राप्त गर्दै, ग्राउन्ड र सिटी लेभल मिलिअम्पेयर लेभल शून्य अनुक्रम करन्ट र फेज टु फेज फल्ट सर्ट-सर्किट करन्टको बारम्बार सञ्चालनको लागि विशेष रूपमा उपयुक्त।

बाहिरी सीमा भ्याकुम सर्किट ब्रेकरले भ्याकुम मोडमा चापलाई रोक्छ र SF6 ग्यास इन्सुलेशन प्रयोग गर्दछ। बक्सले उत्कृष्ट समग्र सील प्रदर्शनको साथ उन्नत आयातित ग्याँस सील, विस्फोट-प्रूफ र इन्सुलेशन संरचना टेक्नोलोजी अपनाउँछ। आयात र निर्यात कन्ड्युटहरूको सील प्रदर्शन पनि सुधारिएको छ, र समग्र सील प्रदर्शन राम्रो छ। भित्र भरिएको SF6 ग्यास बाहिरी वातावरणबाट चुहावट वा प्रभावित हुनु हुँदैन। वसन्त सञ्चालन संयन्त्रलाई लघुकरण गरिएको छ र यसको कार्यसम्पादनलाई अनुकूलित गरिएको छ। कम प्रतिरोध र कम तापमान वृद्धि संग, मुख्य चेन प्रसारण र बहु-चरण यात्रा प्रणाली अपनाउदै। यसको विश्वसनीयता र स्थिरता परम्परागत वसन्त संयन्त्र भन्दा उच्च छ।

यो उत्पादन ओभरहेड वितरण लाइनहरूको जिम्मेवारी सीमामा स्थापित छ। प्रयोगकर्ताको आगमन लाइनको अगाडिको छेउले स्वचालित रूपमा प्रयोगकर्ताको प्रणाली भित्र एकल-फेज ग्राउन्डिङ त्रुटिहरू र चरणदेखि चरण सर्ट सर्किट त्रुटिहरू हटाउनेछ, प्रयोगकर्ताको संसारमा मुख्य प्रसारण लाइनमा त्रुटिहरू फैलिनबाट जोगिन, त्रुटिरहित प्रयोगकर्ताहरूको विद्युतीय सुरक्षा सुनिश्चित गर्दै, र विद्युतीय विश्वसनीयता सुधार गर्दछ। यदि गल्ती स्थायी छ र सबस्टेशन पुन: बन्द गर्न असफल भयो भने, मध्यम भोल्टेज प्रयोगकर्ताको साइटमा दुर्घटनाको परिणामस्वरूप सम्पूर्ण वितरण मुख्य लाइन काटिनेछ। पावर ग्रिडमा भएको यो सामान्य प्रसारण दुर्घटनाले समाजलाई ठूलो नोक्सान पुर्‍याउँछ।

वातावरणीय अवस्था

(1) वातावरणीय हावा तापमान: -40 ℃ ~ + 40 ℃; दैनिक तापमान परिवर्तन 25 ℃ भन्दा बढी छैन; SF6 ग्यासको गुणहरू अनुसार, जब परिवेशको तापमान -40 ℃ हुन्छ र ट्याङ्की भित्रको दबाब 0.05Mpa हुन्छ, SF6 अझै पनि उत्पादनको सामान्य सञ्चालन सुनिश्चित गर्न ग्यास अवस्थामा छ। जब परिवेश तापमान -40 ℃ छ र गेज दबाव 0.05Mpa छ, SF6 को द्रवीकरण बिन्दु -55 ℃ छ; जब गेज दबाब शून्य छ, SF6 तरलता बिन्दु -60 ℃ भन्दा बढी हुनेछैन।

(2) हावाको गति 35m/s भन्दा बढी छैन;

(३) ज्वलनशीलता, विस्फोटको खतरा, बलियो रासायनिक संक्षारकता (जस्तै विभिन्न एसिड, क्षार वा धुवाँ), र बलियो कम्पन नभएको ठाउँ।

(4) उचाइ: ≤ 1000m;

(5) कभरेज मोटाई: 10mm;

(६) वायु प्रदूषण स्तर: स्तर ४;

(7) भूकम्पको तीव्रता: ≤ 7 डिग्री;

(8) पावर ग्रिडमा तटस्थ बिन्दु ग्राउन्डिङ विधि: तटस्थ बिन्दु ग्राउन्ड गरिएको छैन, यो चाप दमन कुण्डल मार्फत ग्राउन्ड गरिएको छ, र शून्य बिन्दु कम प्रतिरोध मार्फत ग्राउन्ड गरिएको छ।
