उच्च भोल्टेज ग्राउन्डिङ स्विच

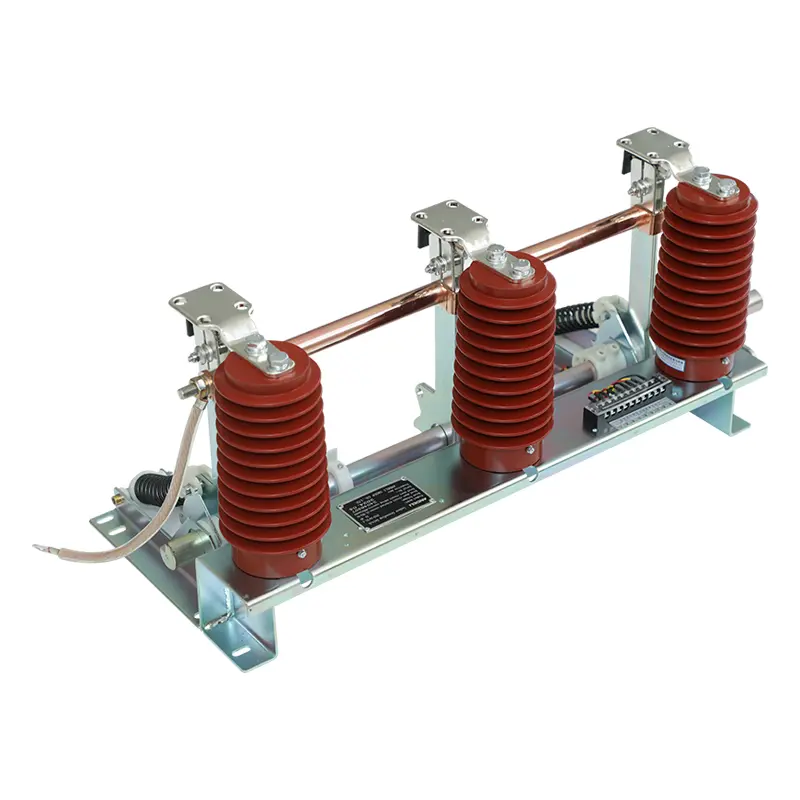

SanGao टिकाउ उच्च भोल्टेज ग्राउन्डिङ स्विच इनडोर 3-12kV थ्री-फेज AC 50 (60) Hz पावर प्रणालीको लागि उपयुक्त छ, र विभिन्न उच्च-भोल्टेज स्विच क्याबिनेटहरूसँग संयोजनमा प्रयोग गरिन्छ। यो उच्च भोल्टेज बिजुली उपकरण मर्मतसम्भार को ग्राउन्डिंग को लागी पनि प्रयोग गर्न सकिन्छ। यसको मुख्य संरचना ग्राउन्डिङ स्विच हो, जसमा कोष्ठक, ग्राउन्डिङ नाइफ असेंब्ली, स्ट्याटिक कन्ट्याक्ट, सेन्सर, घुमाउने शाफ्ट, घुमाउने हात, कम्प्रेसन स्प्रिङ, कन्डक्टिभ स्लिभ र लचिलो जडान हुन्छ।

जब अपरेटिङ मेकानिजमले ग्राउन्डिङ स्विच बन्द गर्छ, एक्शन टर्कले मुख्य शाफ्टलाई रेसिस्टेन्स टर्कमाथि विजयी बनाउँछ, क्र्याङ्क आर्मलाई बन्द गर्ने दिशामा घुमाउनको लागि चलाउँछ, ताकि ग्राउन्डिङ नाइफमा रहेको अपरेटिङ रड कम्प्रेसन स्प्रिङको डेड पोइन्ट हुँदै जान्छ, र कम्प्रेसनले चाँडै ग्राउन्ड स्प्रिङमा ऊर्जा रिलिज गर्छ। बन्द स्थिति। ग्राउन्डिङ नाइफ एसेम्बलीमा रहेको ग्राउन्डिङ चक्कु दृढतापूर्वक र भरपर्दो रूपमा डिस्क स्प्रिङ मार्फत स्थिर सम्पर्कको फ्ल्यान्ज भाग (चाकूको किनारा) सँग सम्पर्कमा छ।

जब टर्क लागू हुन्छ, मुख्य शाफ्टले मुख्य टोकक र वसन्त बललाई ओपनिङ दिशामा घुमाउनको लागि हातलाई ड्राइभ गर्नको लागि जित्छ, र ग्राउन्डिङ नाइफ कम्प्रेसन वसन्त पास हुन्छ।

ग्राउन्डिङ स्विचको उद्देश्य के हो?

उच्च भोल्टेज ग्राउन्डिङ स्विच भूमिगत वा डेल्टा-जडित प्रणालीहरूको लागि ग्राउन्डिङ तारहरू प्रदान गर्न प्रयोग गरिन्छ।

ग्राउन्डिङ स्विचले चरण-देखि-चरण लोडहरूको जडानलाई अनुमति दिन्छ।

प्रणालीलाई तटस्थ राख्नको लागि सबस्टेशनमा ग्राउन्डिङ स्विचलाई कम प्रतिबाधा ग्राउन्डिङ बनाउन ग्राउन्ड गरिएको छ।

स्वीच क्याबिनेटमा रहेको ग्राउन्डिङ स्विचले भारी ग्राउन्डिङ गल्ती हुँदा क्षणिक ओभरभोल्टेजको आयाम सीमित छ भनी सुनिश्चित गर्दछ।

यो सुरक्षा आवश्यकताहरू पूरा गर्न विद्युतीय उपकरणहरू ग्राउन्ड गर्न प्रयोग गरिन्छ।

ग्राउन्डिङ स्विचको काम के हो?

उच्च भोल्टेज ग्राउन्डिङ स्विच सर्किट ब्रेकरसँग जोडिएको छ, र जब सर्किट ब्रेकर खाली गरिन्छ र बाहिर निकालिन्छ, सर्किट ब्रेकरको छेउमा रहेको बसबार ग्राउन्डिङ स्विच मार्फत स्वचालित रूपमा ग्राउन्ड हुन्छ। यो प्रक्रियाले प्राविधिक, मर्मतसम्भार कर्मचारी र प्रयोगकर्ताहरूलाई आकस्मिक भोल्टेजहरूबाट जोगाउँछ।

यो स्थिर बिजुली र विद्युत चुम्बकीय प्रेरणा प्रवाह रोक्न प्रयोग गरिन्छ। एउटै टावरमा वा छेउछाउको समानान्तर जडानमा दुई वा बढी ओभरहेड ट्रान्समिशन लाइनहरूमा, जब एक वा बढी लाइनहरू डी-एनर्जाइज हुन्छन्, डि-एनर्जाइज्ड लाइनहरूले इलेक्ट्रोम्याग्नेटिक इन्डक्सन र इलेक्ट्रोस्ट्याटिक इन्डक्सनको कारणले प्रेरित भोल्टेज र इन्ड्युस्ड करन्ट उत्पन्न गर्दछ। त्यसकारण, ग्राउन्डिङ स्विचहरू त्यस्ता लाइनहरूको लागि उपयुक्त छन्।

उच्च भोल्टेज ग्राउन्डिङ स्विच सर्ट-सर्किट वर्तमान बन्द गर्न प्रयोग गरिन्छ। मूल्याङ्कन गरिएको सर्ट-सर्किट क्लोजिंग करन्टको साथ ग्राउन्डिङ स्विच कुनै पनि लागू भोल्टेज (यसको मूल्याङ्कन गरिएको भोल्टेज सहित) र कुनै पनि वर्तमान (यसको मूल्याङ्कन गरिएको सर्ट-सर्किट क्लोजिङ करन्ट सहित) मा बन्द गर्न सक्षम हुनुपर्छ। ग्राउन्डिङ स्विचको मूल्याङ्कन गरिएको सर्ट-सर्किट क्लोजिङ करन्ट मूल्याङ्कन गरिएको चुचुरो प्रतिरोधी करन्टको बराबर छ।

सबस्टेशनमा उच्च भोल्टेज ग्राउन्डिङ स्विचले ठूला वा भारी पावर ट्रान्सफर्मरहरूमा महत्त्वपूर्ण भूमिका खेल्छ किनभने यसले पावर ग्रिडलाई निरन्तर भोल्टेज सन्दर्भ बिन्दुमा सक्षम बनाउँछ। अन्यथा, भोल्टेज ठाउँ अनुसार फरक हुन सक्छ। बिजुली प्रयोग गर्ने ट्रान्सफर्मर र कर्मचारीहरूको सुरक्षा सुनिश्चित गर्नुहोस्।
